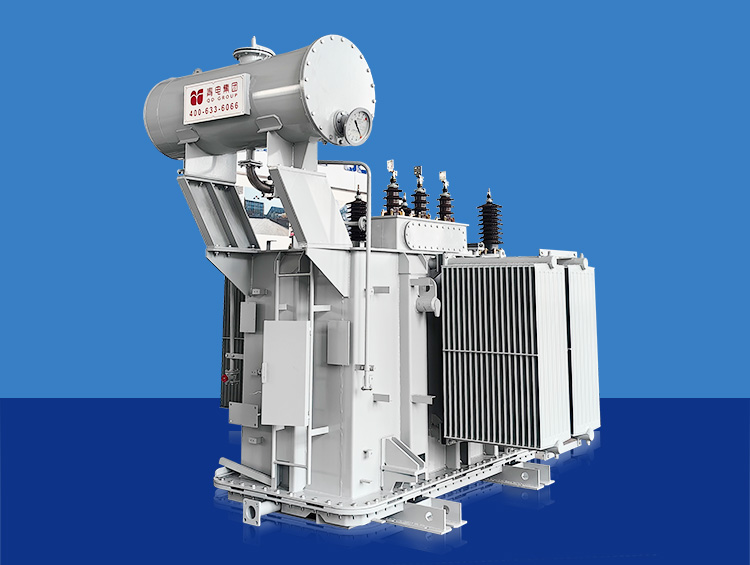

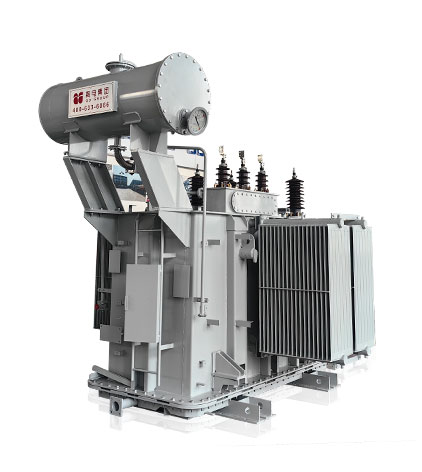

35KV电力变压器

所属分类：: 油浸式电力变压器
提要：: 该系列产品在设计上比较先进，在质料、结构和工艺上进行了大幅度的革新和提高。崎岖压夹件接纳钢拉带或上梁及侧梁拉紧，形成坚固的框架结构，增强铁芯夹紧力和耐受运输攻击能力�？苟搪纺芰η�，外观选型美观，运行可靠，损耗低，噪音小，抵达外洋同类产品先进水平。; 电话：400-633-6066; 邮箱：xs@qdqddq.com

技术特点型号参数

产品概述

该系列产品在设计上比较先进，在质料、结构和工艺上进行了大幅度的革新和提高。崎岖压夹件接纳钢拉带或上梁及侧梁拉紧，形成坚固的框架结构，增强铁芯夹紧力和耐受运输攻击能力�？苟搪纺芰η�，外观选型美观，运行可靠，损耗低，噪音小，抵达外洋同类产品先进水平。

执行标准

GB 1094.1~2《电力变压器总则》《油浸式变压器的温长》

GB 1094.3《绝缘水平、绝缘试验和外绝缘空气间隙》

GB 1094.5《电力变压器蒙受短路的能力》

GB/T 6451《油浸式电力变压器技术参数和要求》

GB/T 15164《油浸式电力变压器负载导则》

GB2536《变压器油》

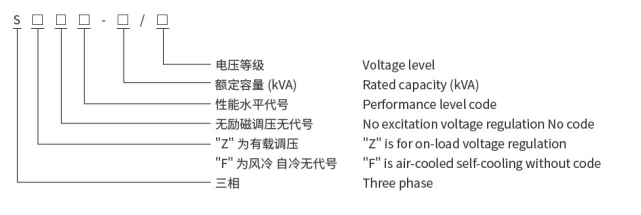

型号寄义

1.结构合理：利用现代盘算技术对变压器电、磁、力、热特性进行剖析，在此基础上进行图纸设计，使产品结构越发合理完善。

2.性能先进：产品性能除满足国家标准相关划定外，还凭据用户要求进行特殊设计，局部放电水平明显低于国家标准划定命值。

3.宁静可靠：在对变压器电、磁、力、热剖析基础上进行绕组绝缘结构、安匝漫衍和冷却系统设计，提高了变压器蒙受过电压和短路电流攻击作用的能力，无局部过热现象。

4.优选组件：凭据用户要求选用国产或进口优质组件，进一步提高了产品的运行可靠性。

5.用户无忧：外形美观、无渗漏、免吊芯、免维护、优质售后。

35kV油浸双绕组无励磁调压电力变压器
技术参数：

容量 kVA	额定电压（kV）			联接组标号	损耗（kW）		短路阻抗 %	空载电流%	重量（kg）			外形尺寸（mm）长×宽×高	轴中心距（mm）
容量 kVA	高压	高压分接	低压	联接组标号	空载	负载	短路阻抗 %	空载电流%	油重	器身重	总重	外形尺寸（mm）长×宽×高	轴中心距（mm）
630	35	±5 ±2×2.5%	3.15 6.3 10.5	Yd11	0.83	7.86	6.5	0.65	925	1580	3275	1975×1330×2420	820×820
800					0.98	9.40		0.65	1115	1870	4085	2275×1380×2430	820×820
1000					1.15	11.5		0.65	1165	2000	4245	2450×1670×2470	820×820
1250					1.40	13.9		0.55	1420	2480	5200	2565×1770×2615	820×820
1600					1.69	16.6		0.45	1540	2690	5980	2830×1780×2685	820×820
2000					2.17	18.3		0.45	1610	3460	7050	2850×1810×2755	1070×1070
2500					2.56	19.6		0.45	1640	3670	7085	2870×1790×2820	1070×1070
3150	35~38.5				3.04	23.0	7.0	0.45	2040	4745	8740	2890×2165×2960	1070×1070
4000					3.61	27.3		0.45	2050	4980	9500	2925×2665×3100	1070×1070
5000					4.32	31.3		0.45	2295	6030	10785	3100×2765×3155	1070×1070
6300					5.24	35.0	8	0.45	2830	7380	13130	3290×2770×3310	1475×1475
8000		±2×2.5%	3.15 3.3 6.3 6.6 10.5	YNd11	7.20	38.4		0.35	2890	9270	14680	3330×2800×3710	1475×1475
10000					8.70	45.3		0.35	3625	10935	18450	3650×2830×3830	1475×1475
12500					10.0	53.8		0.30	3950	13105	20560	3865×2845×3950	1475×1475
16000					12.1	65.8		0.30	6365	18590	29975	4560×2860×4720	1475×1475
20000					14.4	79.5		0.30	6540	20035	31505	4480×3225×4865	2000×1435
25000					17.0	94.0	10	0.25	6970	22310	35370	4610×3490×4910	2000×1435
31500					20.2	112	10	0.25	7380	25210	39800	4760×3750×5100	2000×1435

注：1.凭据用户要求可以制造种种特殊参数和性能的变压器。
2.外形尺寸及重量，凭据用户及市场要求而改变，所以该两项表内数据以出厂文件为准。

35kV油浸双绕组有载调压电力力变压器
技术参数：

容量 kVA	额定电压（kV）			联接组标号	损耗（kW）		短路阻抗 %	空载电流%	重量（kg）			外形尺寸（mm）长×宽×高	轴中心距（mm）
容量 kVA	高压	高压分接	低压	联接组标号	空载	负载	短路阻抗 %	空载电流%	油重	器身重	总重	外形尺寸（mm）长×宽×高	轴中心距（mm）
2000	35	±3×2.5%	6.3 10 10.5	Yd11	2.30	19.2	6.5	0.50	1825	3000	6640	3105×2195×2805	1070×1070
2500	35				2.72	20.6	6.5	0.50	2060	3525	7665	3500×2535×2980	1070×1070
3150	38.5				3.23	24.4	7.0	0.50	2205	3995	8565	3510×2725×2840	1070×1070
4000					3.87	29.1		0.50	2560	4825	10115	3530×2915×3070	1070×1070
5000					4.64	34.2		0.50	2635	5700	11305	3680×2980×3145	1070×1070
6300					5.63	36.7		0.50	3240	7120	13510	3650×3005×3210	1475×1475
8000					7.87	40.6	8.0	0.40	3840	8875	16690	4070×3050×3495	1475×1475
10000				YNd11	9.28	48.0		0.40	3600	10305	17690	4105×23075×3655	1475×1475
12500					10.90	56.8		0.35	4310	12830	20990	4570×3100×3740	1475×1475
16000					13.10	70.3		0.35	6650	16010	27660	5235×3295×4615	2000×1435
20000					15.50	82.7		0.35	7600	18820	32170	5360×3415×4660	2000×1435
25000					18.30	97.8	10.0	0.30
31500					21.80	116	10.0	0.30	12010	25110	49960	6290×4290×5260	2000×1435

注：1.凭据用户要求可以制造种种特殊参数和性能的变压器。
2.外形尺寸及重量，凭据用户及市场要求而改变，所以该两项表内数据以出厂文件为准

35kV油浸双绕组无励磁调压电力变压器
技术参数：

容量 kVA	额定电压（kV）			联接组标号	损耗（kW）		短路阻抗 %	空载电流%	重量（kg）			外形尺寸（mm）长×宽×高	轴中心距（mm）
容量 kVA	高压	高压分接	低压	联接组标号	空载	负载	短路阻抗 %	空载电流%	油重	器身重	总重	外形尺寸（mm）长×宽×高	轴中心距（mm）
630	35	±5 ±2×2.5%	3.15 6.3 10.5	Yd11	0.83	7.86	6.5	0.65	925	1580	3275	1975×1330×2420	820×820
800					0.98	9.40		0.65	1115	1870	4085	2275×1380×2430	820×820
1000					1.15	11.5		0.65	1165	2000	4245	2450×1670×2470	820×820
1250					1.40	13.9		0.55	1420	2480	5200	2565×1770×2615	820×820
1600					1.69	16.6		0.45	1540	2690	5980	2830×1780×2685	820×820
2000					2.17	18.3		0.45	1610	3460	7050	2850×1810×2755	1070×1070
2500					2.56	19.6		0.45	1640	3670	7085	2870×1790×2820	1070×1070
3150	35~38.5				3.04	23.0	7.0	0.45	2040	4745	8740	2890×2165×2960	1070×1070
4000					3.61	27.3		0.45	2050	4980	9500	2925×2665×3100	1070×1070
5000					4.32	31.3		0.45	2295	6030	10785	3100×2765×3155	1070×1070
6300					5.24	35.0	8	0.45	2830	7380	13130	3290×2770×3310	1475×1475
8000		±2×2.5%	3.15 3.3 6.3 6.6 10.5	YNd11	7.20	38.4		0.35	2890	9270	14680	3330×2800×3710	1475×1475
10000					8.70	45.3		0.35	3625	10935	18450	3650×2830×3830	1475×1475
12500					10.0	53.8		0.30	3950	13105	20560	3865×2845×3950	1475×1475
16000					12.1	65.8		0.30	6365	18590	29975	4560×2860×4720	1475×1475
20000					14.4	79.5		0.30	6540	20035	31505	4480×3225×4865	2000×1435
25000					17.0	94.0	10	0.25	6970	22310	35370	4610×3490×4910	2000×1435
31500					20.2	112	10	0.25	7380	25210	39800	4760×3750×5100	2000×1435

注：1.凭据用户要求可以制造种种特殊参数和性能的变压器。
2.外形尺寸及重量，凭据用户及市场要求而改变，所以该两项表内数据以出厂文件为准。
35kV油浸双绕组有载调压电力力变压器
技术参数：

容量 kVA	额定电压（kV）			联接组标号	损耗（kW）		短路阻抗 %	空载电流%	重量（kg）			外形尺寸（mm）长×宽×高	轴中心距（mm）
容量 kVA	高压	高压分接	低压	联接组标号	空载	负载	短路阻抗 %	空载电流%	油重	器身重	总重	外形尺寸（mm）长×宽×高	轴中心距（mm）
2000	35	±3×2.5%	6.3 10 10.5	Yd11	2.30	19.2	6.5	0.50	1825	3000	6640	3105×2195×2805	1070×1070
2500	35				2.72	20.6	6.5	0.50	2060	3525	7665	3500×2535×2980	1070×1070
3150	38.5				3.23	24.4	7.0	0.50	2205	3995	8565	3510×2725×2840	1070×1070
4000					3.87	29.1		0.50	2560	4825	10115	3530×2915×3070	1070×1070
5000					4.64	34.2		0.50	2635	5700	11305	3680×2980×3145	1070×1070
6300					5.63	36.7		0.50	3240	7120	13510	3650×3005×3210	1475×1475
8000					7.87	40.6	8.0	0.40	3840	8875	16690	4070×3050×3495	1475×1475
10000				YNd11	9.28	48.0		0.40	3600	10305	17690	4105×23075×3655	1475×1475
12500					10.90	56.8		0.35	4310	12830	20990	4570×3100×3740	1475×1475
16000					13.10	70.3		0.35	6650	16010	27660	5235×3295×4615	2000×1435
20000					15.50	82.7		0.35	7600	18820	32170	5360×3415×4660	2000×1435
25000					18.30	97.8	10.0	0.30
31500					21.80	116	10.0	0.30	12010	25110	49960	6290×4290×5260	2000×1435

注：1.凭据用户要求可以制造种种特殊参数和性能的变压器。
2.外形尺寸及重量，凭据用户及市场要求而改变，所以该两项表内数据以出厂文件为准
