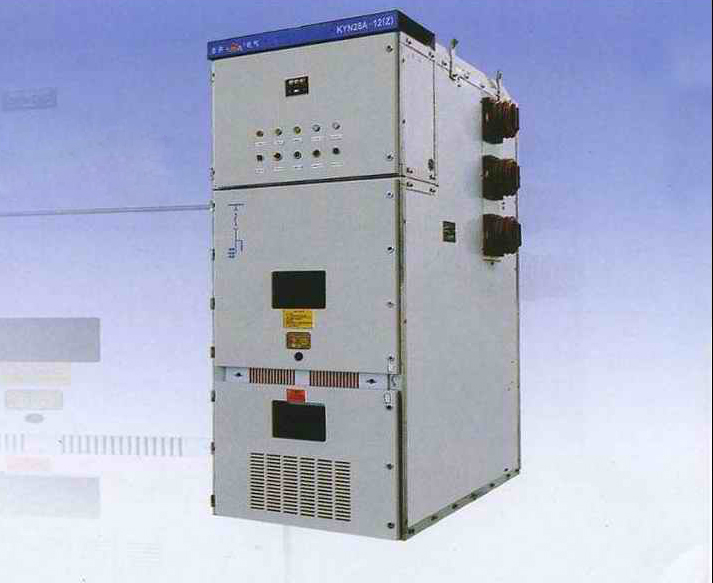

KYN28A-12(Z)/GZS铠装型移开式户内交流金属关闭开关设备

技术特点

　　高压开关柜

　　KYN型铠装移开式交流金属关闭开关设备（以下简称开关柜），适用于三相交流50HZ电力系统，用于接受和分派电能并对电路实行控制，�；ぜ凹嗖�。该开关柜满足GB3906（3-35KV交流金属关闭开关设备）。GB/T11022（高压开关设备和控制设备标准的共用技术要求），IEC60298（额定电压1KV以上50KV以下交流金属地关闭开关设备和控制设备），DL/T404（户内交流高压开关柜订货技术条件）。

　　主要特点：

　　1.柜体结构接纳敷铝锌板经CNC机床，使用多重折弯工艺加工之后栓接而成；

　　2.所有的操作均在相间关闭状态下进行；

　　3.防护品级高，可避免杂物和虫害侵入；

　　4.简单有效的“五防”闭锁，避免误操作；

　　5.可配用VSI及VD4型真空断路器；

　　6.更换断路器简单，手车交换性好；

　　7.柜体可靠墙装置、柜前维护，减少占地面积；

　　8.电缆室空间充裕、可连接多根电缆；

　　9.断路器室和电缆室可划分加装加热器，避免凝露与腐化的爆发。

型号参数

KYN28A-12(Z)/GZS铠装型移开式户内交流金属关闭开关设备
技术参数：

项目		单位	数据
额定电压		KV	3.6、7.2、12
额定绝缘水平	Imin工频耐受电压	KV	42
	雷电攻击耐受电压	KV	75
额定频率		Hz	50
主母线额定电流		A	630、1250、1600、2000、2500、3150、5000
分支母线额定电流		A	630、1250、1600、2000、2500、3150、5000
3s热稳定电流（有效值）		KA	16、20、25、31.5、40、50
额定动稳定电流（峰值）		KA	40、50、63、80、100、125
防护品级		外壳IP4X、间隔室、断路器室门翻开时IP2X
